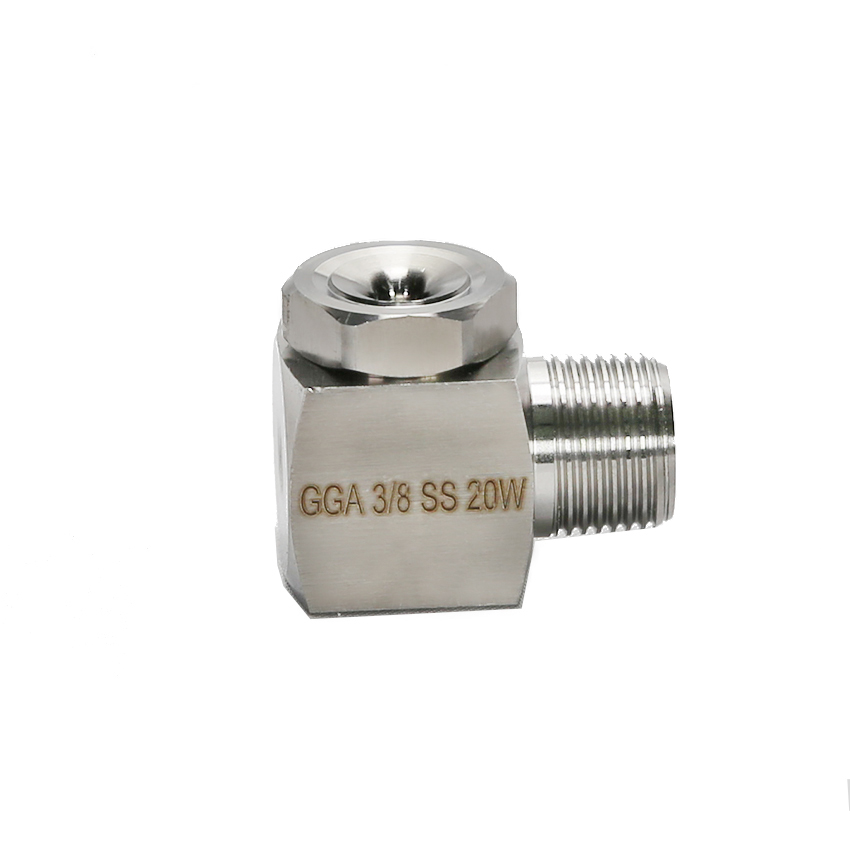

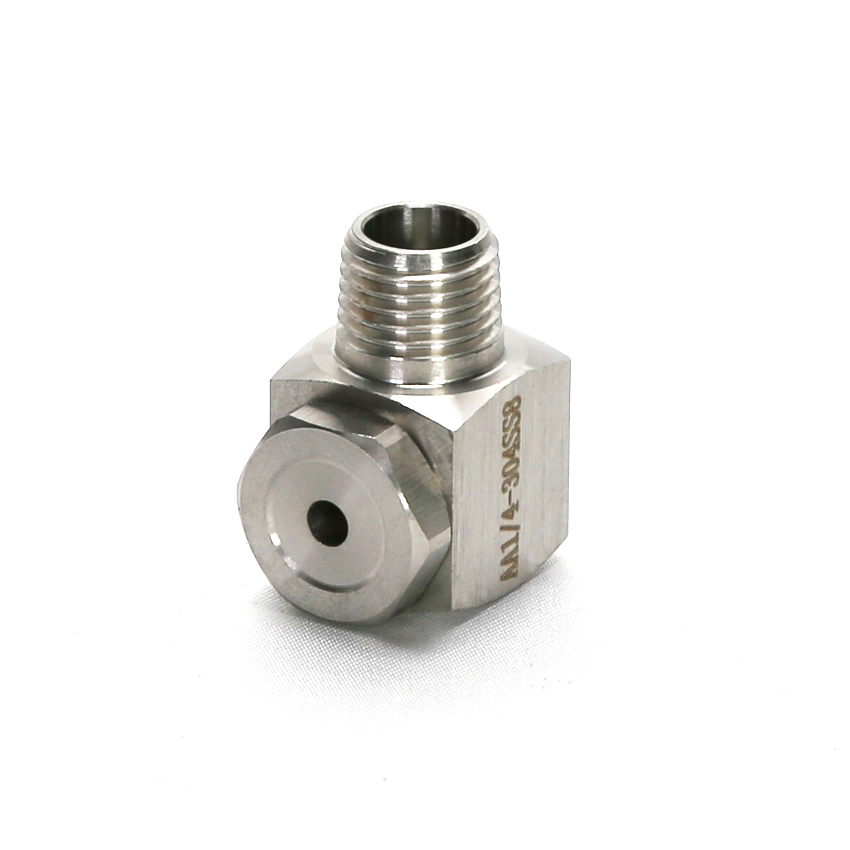

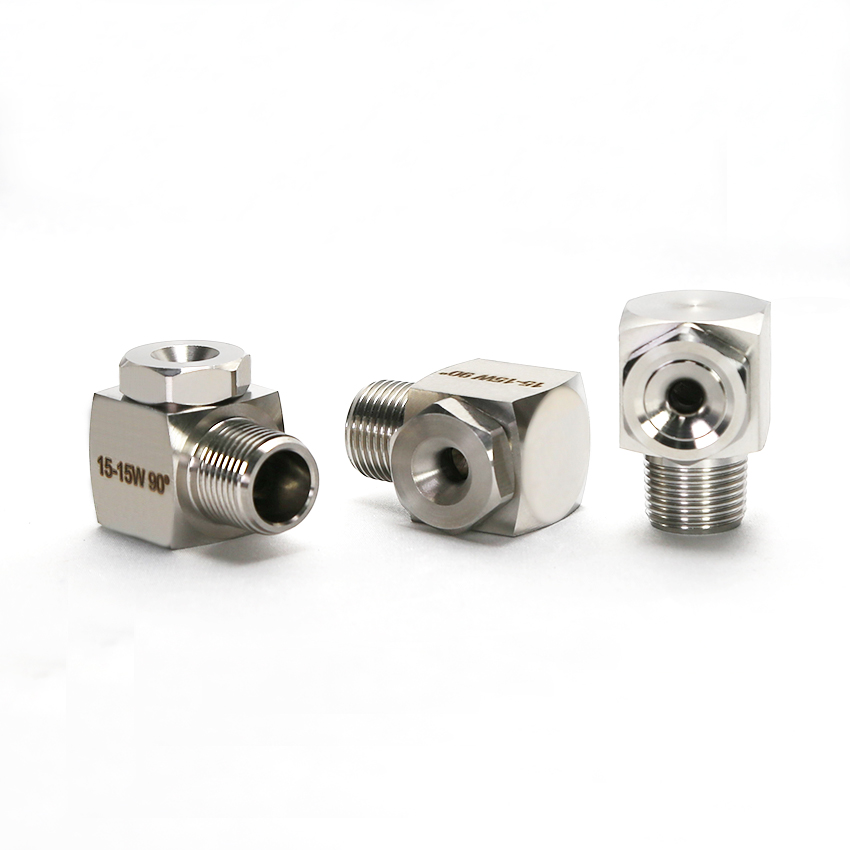

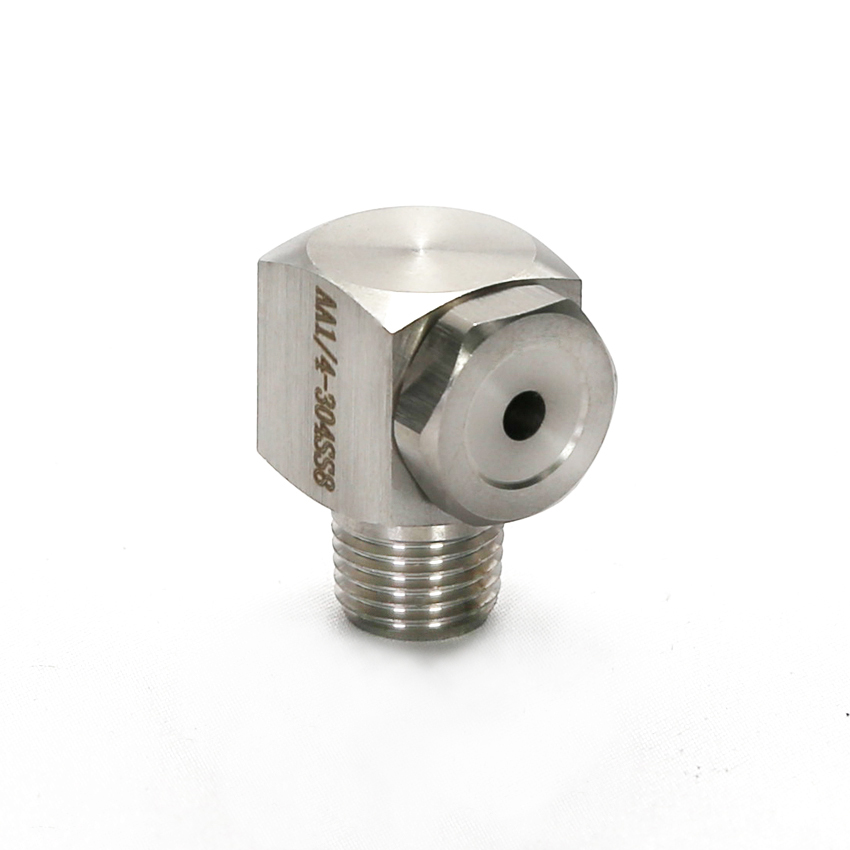

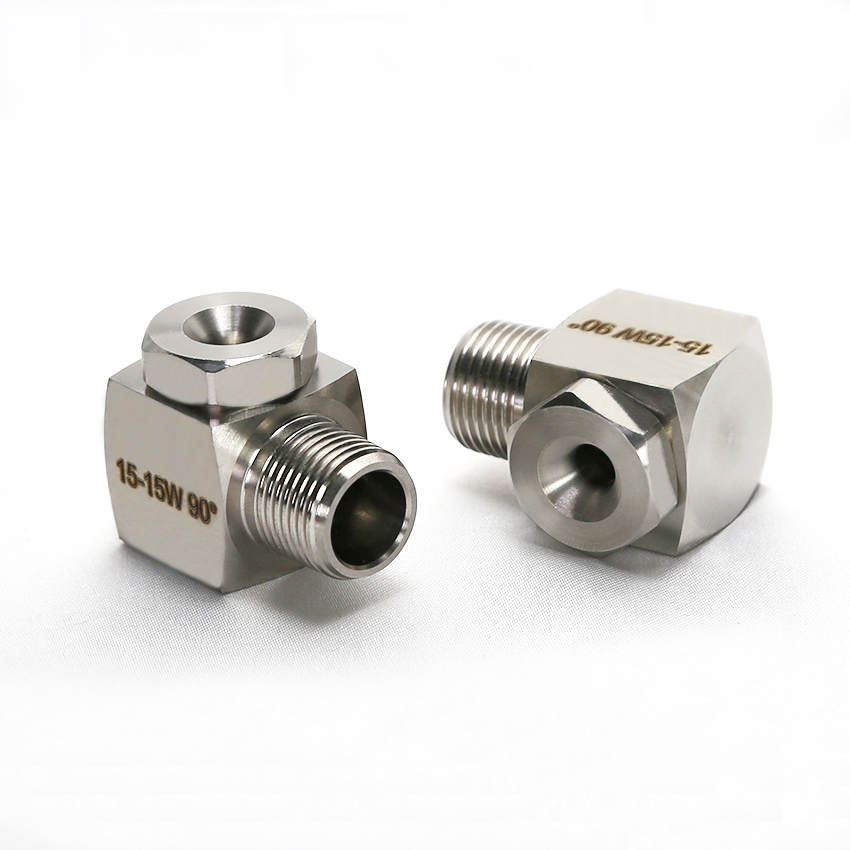

Распылительные форсунки с полым конусом образуют распыл в виде полого конуса с кольцеобразной зоной воздействия, образуя капли от мелких до средних. Эти форсунки имеют широкий, свободный от препятствий проход, что снижает вероятность засорения и обеспечивает равномерное распределение при различных расходах и давлениях. Они также эффективно распыляют жидкости при низких давлениях. Распыл в виде полого конуса хорошо подходит для таких задач, как охлаждение, промывка, омывание/охлаждение газов, борьба с пылью и противопожарная защита.
| Модель | A/AA |
| Форма распыла | Угловые полоконусные форсунки со средним и низким расходом |
| Размер входной резьбы | от 1/8'' до 1/2'' NPT / BSPT (наружная) |
| Рабочее давление | 0.2-6 бар |
| Расход | 0.16-72 л/мин |
| Угол распыла | от 51° до 144° |
| Применение | производство бумаги, охрана окружающей среды, увлажнение систем кондиционирования, охлаждение газов и пеногашение |
| Срок поставки | 4 дня после подтверждения оплаты |
| Оплата | Western Union, PayPal, T/T, Visa, банковский перевод, онлайн-оплата |
|
 |
 |
 |
| Регулируемый шаровой соединитель | Разъемный хомутовый соединитель |
| Размер резьбы | Код расхода | Диаметр входного отверстия (мм) | Диаметр отверстия (мм) | Расход (л/мин) | Угол распыла | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 (амер. гал) = 3.785 л ; 1 (брит. гал) = 4.546 л | ||||||||||||||
| 0.2 бар | 0.5 бар | 1 бар | 1.5 бар | 2 бар | 3 бар | 4 бар | 5 бар | 6 бар | 7 бар | 3 бар | ||||
| 1/8" | 0.5 | 0.79 | 1.2 | 0.16 | 0.23 | 0.28 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 58° | |
| 1 | 1.6 | 1.6 | 0.32 | 0.46 | 0.56 | 0.61 | 0.79 | 0.91 | 1.1 | 1.1 | 1.2 | 64° | ||
| 2 | 2 | 2 | 0.64 | 0.91 | 1.1 | 1.3 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 61° | ||
| 3 | 2.4 | 2.4 | 0.97 | 1.4 | 1.7 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 64° | ||
| 5 | 3.2 | 3.2 | 1 | 1.6 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6 | 67° | |
| 8 | 4 | 4 | 1.6 | 2.6 | 3.6 | 4.5 | 5.2 | 6.3 | 7.3 | 8.2 | 8.9 | 9.6 | 65° | |
| 10 | 4.4 | 4.4 | 2 | 3.2 | 4.6 | 5.6 | 6.4 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 65° | |
| 1/4" | 1 | 1.6 | 1.6 | 0.46 | 0.56 | 0.65 | 0.79 | 0.91 | 1 | 1.1 | 1.2 | 53° | ||
| 2 | 2 | 2 | 0.64 | 0.91 | 1.1 | 1.3 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 62° | ||
| 3 | 2.4 | 2.4 | 0.97 | 1.4 | 1.7 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 65° | ||
| 5 | 3.6 | 3.6 | 1 | 1.6 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6 | 73° | |
| 8 | 4 | 4 | 1.6 | 2.6 | 3.6 | 4.5 | 5.2 | 6.3 | 7.3 | 8.2 | 8.9 | 9.6 | 69° | |
| 10 | 4.8 | 4.4 | 2 | 3.2 | 4.6 | 5.6 | 6.4 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 70° | |
| 15 | 5.9 | 5.2 | 3.1 | 4.8 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 | 15.1 | 16.7 | 18.1 | 71° | |
| 3/8" | 5 | 3.6 | 3.2 | 1 | 1.6 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6 | 73° |
| 8 | 4.4 | 4 | 1.6 | 2.6 | 3.6 | 4.5 | 5.2 | 6.3 | 7.3 | 8.2 | 8.9 | 9.6 | 70° | |
| 10 | 5.2 | 4.4 | 2 | 3.2 | 4.6 | 5.6 | 6.4 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 72° | |
| 15 | 5.9 | 5.6 | 3.1 | 4.8 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 | 15.1 | 16.7 | 18.1 | 72° | |
| 20 | 7.1 | 6.4 | 4.1 | 6.4 | 9.1 | 11.2 | 12.9 | 15.8 | 18.2 | 20 | 22 | 24 | 70° | |
| 25 | 7.5 | 7.5 | 5.1 | 8.1 | 11.4 | 14 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 70° | |
| 30 | 8.3 | 7.9 | 6.1 | 9.7 | 13.7 | 16.7 | 19.3 | 24 | 28 | 31 | 33 | 36 | 70° | |
| 1/2" | 25 | 9.5 | 6.4 | 5.1 | 8.1 | 11.4 | 14 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 66° |
| 30 | 9.5 | 7.5 | 6.1 | 9.7 | 13.7 | 16.7 | 19.3 | 24 | 28 | 31 | 33 | 36 | 71° | |
| 40 | 9.5 | 9.1 | 8.2 | 12.9 | 18.2 | 22 | 26 | 32 | 36 | 41 | 45 | 48 | 76° | |
| 50 | 9.5 | 11.1 | 10.2 | 16.1 | 23 | 28 | 32 | 39 | 46 | 51 | 56 | 60 | 79° | |
| 60 | 9.5 | 13.1 | 12.2 | 19.3 | 27 | 33 | 39 | 47 | 55 | 61 | 67 | 72 | 82° | |
| Размер резьбы | Код расхода | Диаметр входного отверстия (мм) | Диаметр отверстия (мм) | Расход (л/мин) | Угол распыла | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 (амер. гал) = 3.785 л ; 1 (брит. гал) = 4.546 л | ||||||||||||||
| 0.2 бар | 0.5 бар | 1 бар | 1.5 бар | 2 бар | 3 бар | 4 бар | 5 бар | 6 бар | 7 бар | 1.5 бар | ||||
| 1/8'' | 0.5-0.5W | 0.79 | 1.2 | 0.23 | 0.28 | 0.32 | 0.39 | 0.48 | 0.51 | 0.58 | 0.6 | 17° | ||
| 1-1W | 1.6 | 1.6 | 0.46 | 0.56 | 0.64 | 0.79 | 0.91 | 1 | 1.1 | 1.2 | 125° | |||
| 2-3W | 2 | 2.8 | 0.81 | 1.1 | 1.4 | 4.6 | 2 | 2.3 | 2.5 | 2.8 | 2.9 | 114° | ||
| 3-3W | 2.4 | 2.8 | 0.97 | 1.4 | 1.7 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.7 | 114° | ||
| 2-10W | 2.4 | 3.2 | 1.1 | 1.5 | 1.9 | 2.2 | 2.7 | 3.1 | 3.5 | 3.8 | 4 | 110° | ||
| 3-5W | 2 | 4.4 | 1.3 | 1.9 | 2.3 | 2.6 | 3.2 | 3.7 | 4.2 | 4.6 | 5 | 135° | ||
| 5-5W | 3.2 | 3.2 | 1.6 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 5.1 | 5.5 | 6.1 | 110° | ||
| 5-10W | 3.2 | 4.4 | 2.1 | 3 | 3.6 | 4.2 | 5.1 | 5.9 | 6.6 | 7.3 | 7.9 | |||
| 8-10W | 4 | 4.4 | 1.3 | 2.9 | 4.1 | 5 | 5.8 | 7.1 | 8.2 | 9.2 | 10 | 10.8 | 112° | |
| 1/4'' | 1-1W | 1.6 | 1.6 | 1.8 | 0.46 | 0.56 | 0.54 | 0.79 | 0.91 | 1 | 1.1 | 1.2 | 117° | |
| 1-5W | 1.6 | 3.2 | 0.77 | 0.95 | 1.1 | 1.3 | 1.5 | 1.7 | 1.9 | 2 | 123° | |||
| 1-10W | 1.6 | 4.4 | 0.96 | 1.2 | 1.4 | 1.7 | 1.9 | 2.1 | 2.3 | 2.5 | 144° | |||
| 1-15W | 1.6 | 5.6 | 1.1 | 1.3 | 1.5 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 128° | |||
| 2-5W | 2 | 3.2 | 1.1 | 1.5 | 1.9 | 2.2 | 2.7 | 3.1 | 3.5 | 3.8 | 4 | 123° | ||
| 2-10W | 2 | 4.4 | 1.3 | 1.9 | 2.3 | 2.6 | 3.2 | 3.7 | 4.2 | 4.6 | 5 | 136° | ||
| 5-5W | 3.6 | 3.2 | 1.6 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.1 | 113° | ||
| 5-10W | 3.6 | 4.4 | 2.1 | 3 | 3.6 | 4.2 | 5.1 | 5.9 | 6.6 | 7.3 | 7.9 | 130° | ||
| 5-15W | 3.6 | 5.6 | 1.3 | 2.5 | 3.5 | 4.3 | 5 | 6.4 | 7 | 7.8 | 8.6 | 9.3 | 132° | |
| 8-10W | 4 | 4.4 | 1.6 | 2.9 | 4.1 | 5 | 5.8 | 7.1 | 8.2 | 9.2 | 10 | 10.8 | 122° | |
| 10-10W | 4.8 | 4.4 | 1.8 | 3.2 | 4.6 | 5.6 | 6.4 | 7.9 | 9.1 | 10.2 | 11.2 | 12.2 | 108° | |
| 8-15W | 4 | 5.6 | 2 | 3.5 | 5 | 6.1 | 7.1 | 8.7 | 10 | 11.2 | 12.3 | 13.2 | 122° | |
| 10-15W | 4.8 | 5.6 | 2.2 | 3.9 | 5.5 | 6.7 | 7.7 | 9.5 | 10.9 | 12.2 | 13.4 | 14.6 | 108° | |
| 15-15W | 4 | 5.6 | 2.4 | 4.8 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18 | 95° | |
| 3/8'' | 5-10W | 4.8 | 4.4 | 3 | 2.1 | 3 | 3.6 | 4.2 | 5.1 | 5.9 | 6.6 | 7.3 | 7.9 | 123° |
| 5-15W | 6 | 5.6 | 1.3 | 2.5 | 3.5 | 4.3 | 5 | 6.1 | 7 | 7.8 | 8.6 | 9.3 | 131° | |
| 8-10W | 3.6 | 4.4 | 1.6 | 2.9 | 4.1 | 5 | 5.8 | 7.1 | 8.2 | 9.2 | 10 | 10.8 | 110° | |
| 10-10W | 3.6 | 4.4 | 1.8 | 3.2 | 4.6 | 5.6 | 6.4 | 7.9 | 9.1 | 10.2 | 11.2 | 12.2 | 108° | |
| 8-15W | 4.4 | 5.6 | 2 | 3.5 | 5 | 6.1 | 7.1 | 8.7 | 10 | 11.2 | 12.3 | 13.2 | 120° | |
| 10-15W | 5.2 | 5.6 | 2.2 | 3.9 | 5.5 | 6.5 | 7.7 | 9.5 | 10.9 | 12.2 | 13.4 | 14.6 | 115° | |
| 8-25W | 4.4 | 7.5 | 2.4 | 4.2 | 5.9 | 7.3 | 8.4 | 10.3 | 11.9 | 13.3 | 14.5 | 15.6 | 118° | |
| 10-20W | 5.2 | 6 | 2.9 | 4.5 | 6.4 | 7.8 | 9 | 11.1 | 12.8 | 14.3 | 15.6 | 16.9 | 112° | |
| 15-15W | 6 | 5.6 | 3 | 4.8 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18 | 106° | |
| 15-20W | 6 | 6 | 3.4 | 5.5 | 7.7 | 9.5 | 11 | 13.4 | 15.5 | 17.3 | 19 | 20.4 | 108° | |
| 20-20W | 7.1 | 6 | 4.1 | 6.4 | 9.1 | 11.2 | 12.9 | 15.8 | 18.2 | 20 | 22 | 24.1 | 102° | |
| 15-30W | 6 | 7.9 | 4.5 | 7.1 | 10 | 12.3 | 14.2 | 17.4 | 20 | 22 | 25 | 26.5 | 110° | |
| 25-25W | 7.5 | 7.5 | 5.1 | 8.1 | 11.4 | 14 | 16 | 19.7 | 23 | 25 | 28 | 30.2 | ||
| 25-30W | 7.5 | 7.9 | 5.7 | 9 | 12.8 | 15.6 | 18 | 22 | 26 | 29 | 31 | 33.9 | 101° | |
| 1/2'' | 50-50W | 9.5 | 11.1 | 10.2 | 16.1 | 23 | 28 | 32 | 39 | 46 | 51 | 56 | 60.9 | 102° |
