Форма распыления «плоская факельная» действует как линия распыления, обеспечивая более высокую эффективность, чем формы «полный конус» или «полый конус», но не столь высокую, как у форсунок с прямым струйным распылением. Размер капель, образуемых этим соплом, больше, чем у конических сопел, хотя некоторые плоскофакельные сопла с воздушным распылением могут создавать очень мелкие капли. Для покрытия определенной площади плоскофакельное сопло требует некоторого относительного движения, которое часто обеспечивается конвейером, перемещающим продукцию под серией плоскофакельных распылителей. В качестве альтернативы само сопло может находиться в движении, чтобы обеспечить полное покрытие.
| Модель | HVV |
| Форма распыла | Стандартные плоскоструйные форсунки |
| Размер резьбы | 1/8" до 2'' |
| Рабочее давление | До 35 бар (500 psi) |
| Расход | 1.0-410 л/мин |
| Угол распыла | От 0° (струйный поток) до 110° при 2.8 бар (40 psi) |
| Область применения | Магазины строительных материалов, производственные предприятия, мастерские по ремонту оборудования, предприятия пищевой промышленности и производства напитков, фермы, розничная торговля, строительные работы, энергетика и горнодобывающая промышленность, очистка, мойка, охлаждение |
| Срок поставки | 4 дня после подтверждения оплаты |
| Оплата | Western union, Paypal, T/T, Visa, Our bank account, online payment |
|
 |
 |
 |
Особенности:
|
| Когда жидкость выходит через острый V-образный вырез отверстия, она формирует плоский факел распыла. Распределение сужается от центра распыла. |  |
 |
 |
 |
| Пластиковый шарнирный соединитель | Монтажный хомут | Регулируемый шаровой шарнир |
 |
 |
 |
| Разъемный соединитель Eyelet | Переходник наружная-внутренняя резьба | Фильтр для малого расхода |
| Угол распыления | Код расхода | Диаметр отверстия сопла | Расход (л/мин) | Угол распыления | ||||||||||
| 1 галлон США = 3.785 л; 1 британский галлон = 4.546 л | ||||||||||||||
| 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | 3 bar | |||
| 110° | 11001 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 110° |
| 11015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
| 11002 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
| 11003 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
| 11004 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
| 11005 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
| 11006 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
| 11008 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
| 11010 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
| 11015 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
| 11020 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
| 95° | Код расхода | Диаметр отверстия | 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | Угол распыления (3 bar) |
| 950050 | 0.46 | 0.11 | 0.16 | 0.2 | 0.23 | 0.25 | 0.28 | 0.3 | 0.36 | 0.51 | 0.67 | 95° | ||
| 9501 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | ||
| 95015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
| 9502 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
| 9503 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
| 9504 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
| 9505 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
| 9506 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
| 9508 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
| 9510 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
| 9515 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
| 9520 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
| 9530 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
| 9540 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
| 9550 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
| 9560 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
| 9570 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
| 95100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
| 95150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
| 80° | Код расхода | Диаметр отверстия | 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | Угол распыления (3 bar) |
| 800050 | 0.46 | 0.11 | 0.16 | 0.2 | 0.23 | 0.25 | 0.28 | 0.3 | 0.36 | 0.51 | 0.67 | 80° | ||
| 800067 | 0.53 | 0.15 | 0.22 | 0.26 | 0.31 | 0.34 | 0.37 | 0.4 | 0.48 | 0.68 | 0.9 | |||
| 8001 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | ||
| 80015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
| 8002 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
| 8003 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
| 8004 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
| 8005 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
| 8006 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
| 8008 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
| 8010 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
| 8015 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
| 8020 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
| 8030 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
| 8040 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
| 8050 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
| 8060 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
| 8070 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
| 80100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
| 80150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
| 80200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
| 80400 | 12.7 | 50 | 91 | 129 | 158 | 182 | 205 | 225 | 240.0 | 290 | 410 | 540 | ||
| 73° | Код расхода | Диаметр отверстия | 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | Угол распыления (3 bar) |
| 730077 | 0.56 | 0.18 | 0.25 | 0.3 | 0.35 | 0.39 | 0.43 | 0.46 | 0.55 | 0.78 | 1.0 | 73° | ||
| 730154 | 0.81 | 0.19 | 0.35 | 0.5 | 0.61 | 0.7 | 0.78 | 0.86 | 0.93 | 1.1 | 1.6 | 2.1 | ||
| 730231 | 1.0 | 0.29 | 0.53 | 0.74 | 0.91 | 1.1 | 1.2 | 1.3 | 1.4 | 1.7 | 2.4 | 3.1 | ||
| 730308 | 1.1 | 0.38 | 0.7 | 0.99 | 1.2 | 1.4 | 1.6 | 1.7 | 1.90 | 2.2 | 3.1 | 4.2 | ||
| 730462 | 1.4 | 0.58 | 1.1 | 1.5 | 1.8 | 2.1 | 2.4 | 2.6 | 2.8 | 3.3 | 4.7 | 6.2 | ||
| 730770 | 1.8 | 0.96 | 1.8 | 2.5 | 3.0 | 3.5 | 3.9 | 4.3 | 4.6 | 5.5 | 7.8 | 10.4 | ||
| 65° | Код расхода | Диаметр отверстия | 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | Угол распыления (3 bar) |
| 650017 | 0.28 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 | 0.17 | 0.23 | ||||
| 650033 | 0.38 | 0.11 | 0.13 | 0.15 | 0.17 | 0.18 | 0.2 | 0.24 | 0.34 | 0.44 | 65° | |||
| 650050 | 0.46 | 0.11 | 0.16 | 0.2 | 0.23 | 0.25 | 0.28 | 0.3 | 0.36 | 0.51 | 0.67 | |||
| 650067 | 0.53 | 0.15 | 0.22 | 0.26 | 0.31 | 0.34 | 0.37 | 0.4 | 0.48 | 0.68 | 0.9 | |||
| 6501 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | ||
| 65015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
| 6502 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
| 6503 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
| 6504 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
| 6505 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
| 6506 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
| 6508 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
| 6510 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
| 6515 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
| 6520 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
| 6530 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
| 6540 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
| 6550 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
| 6560 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
| 6570 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
| 65100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
| 65150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
| 65200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
| 50° | Код расхода | Диаметр отверстия | 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | Угол распыления (3 bar) |
| 5001 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 50° | |
| 50015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
| 5002 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
| 5003 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
| 5004 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
| 5005 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
| 5006 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
| 5008 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
| 5010 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
| 5015 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
| 5020 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
| 5030 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
| 5040 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
| 5050 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
| 5060 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
| 5070 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
| 50100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
| 50150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
| 50200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
| 40° | Код расхода | Диаметр отверстия | 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | Угол распыления (3 bar) |
| 4001 | 0.66 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 40° | ||
| 40015 | 0.79 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | |||
| 4002 | 0.91 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | |||
| 4003 | 1.1 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | |||
| 4004 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
| 4005 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
| 4006 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
| 4008 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
| 4010 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | |||
| 4015 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
| 4020 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
| 4030 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
| 4040 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
| 4050 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
| 4060 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
| 4070 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
| 40100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
| 40150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
| 40200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
| 25° | Код расхода | Диаметр отверстия | 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | Угол распыления (3 bar) |
| 2501 | 0.66 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 25° | |||
| 25015 | 0.79 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||||
| 2502 | 0.91 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | |||
| 2503 | 1.1 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | |||
| 2504 | 1.3 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | |||
| 2505 | 1.4 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | |||
| 2506 | 1.6 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | |||
| 2508 | 1.8 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | |||
| 2510 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
| 2515 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
| 2520 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
| 2530 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
| 2540 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
| 2550 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
| 2560 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
| 2570 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
| 25100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
| 25150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
| 25200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
| 25500 | 13.1 | 62 | 114 | 161 | 197 | 230 | 255 | 280 | 300 | 360 | 510 | 680 | ||
| 25750 | 15.9 | 94 | 171 | 240 | 295 | 340 | 385 | 420 | 455 | 540 | 770 | 1010 | ||
| 251000 | 18.7 | 125 | 230 | 325 | 395 | 455 | 510 | 560 | 610 | 720 | 1020 | 1350 | ||
| 15° | Код расхода | Диаметр отверстия | 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | Угол распыления (3 bar) |
| 1501 | 0.66 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 15° | |||
| 15015 | 0.79 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||||
| 1502 | 0.91 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||||
| 1503 | 1.1 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||||
| 1504 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
| 1505 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
| 1506 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
| 1508 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
| 1510 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
| 1515 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
| 1520 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
| 1530 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
| 1540 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
| 1550 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
| 1560 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
| 150 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
| 15100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
| 15150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
| 15200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
| 15250 | 9.5 | 31 | 57 | 81 | 99 | 114 | 127 | 140 | 151 | 180 | 255 | 340 | ||
| 15500 | 13.1 | 62 | 114 | 161 | 197 | 230 | 255 | 280 | 300 | 360 | 510 | 680 | ||
| 15750 | 15.9 | 94 | 171 | 240 | 295 | 340 | 385 | 420 | 455 | 540 | 770 | 1010 | ||
| 151000 | 18.7 | 125 | 230 | 325 | 395 | 455 | 510 | 560 | 610 | 720 | 1020 | 1350 | ||
| 0° | Код расхода | Диаметр отверстия | 0.3 bar | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 20 bar | 35 bar | Угол распыления (3 bar) |
| 0003 | 1.0 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | 0° | |
| 0004 | 1.2 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
| 0005 | 1.3 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
| 0006 | 1.5 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
| 0008 | 1.7 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
| 0010 | 1.9 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
| 0015 | 2.3 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
| 0020 | 27 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
| 0030 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
| 0040 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
| 0050 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
| 0060 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
| 0070 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
| 00100 | 6.0 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
| 00150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
| 00200 | 8.3 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
| 00250 | 9.5 | 31 | 57 | 81 | 99 | 114 | 127 | 140 | 151 | 180 | 255 | 340 | ||
| 00350 | 11.1 | 44 | 80 | 113 | 138 | 160 | 178 | 195 | 210 | 255 | 360 | 475 | ||
| 00700 | 15.5 | 87 | 160 | 225 | 275 | 320 | 355 | 390 | 420 | 510 | 720 | 950 | ||
| 001000 | 18.7 | 125 | 230 | 325 | 395 | 455 | 510 | 560 | 610 | 720 | 1020 | 1350 | ||

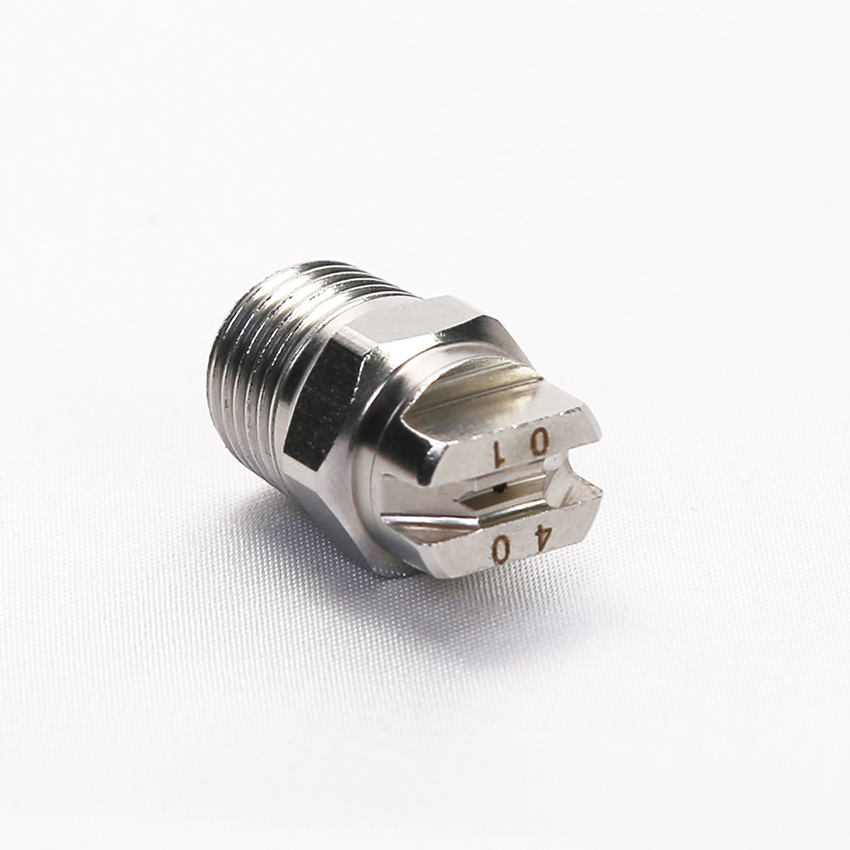

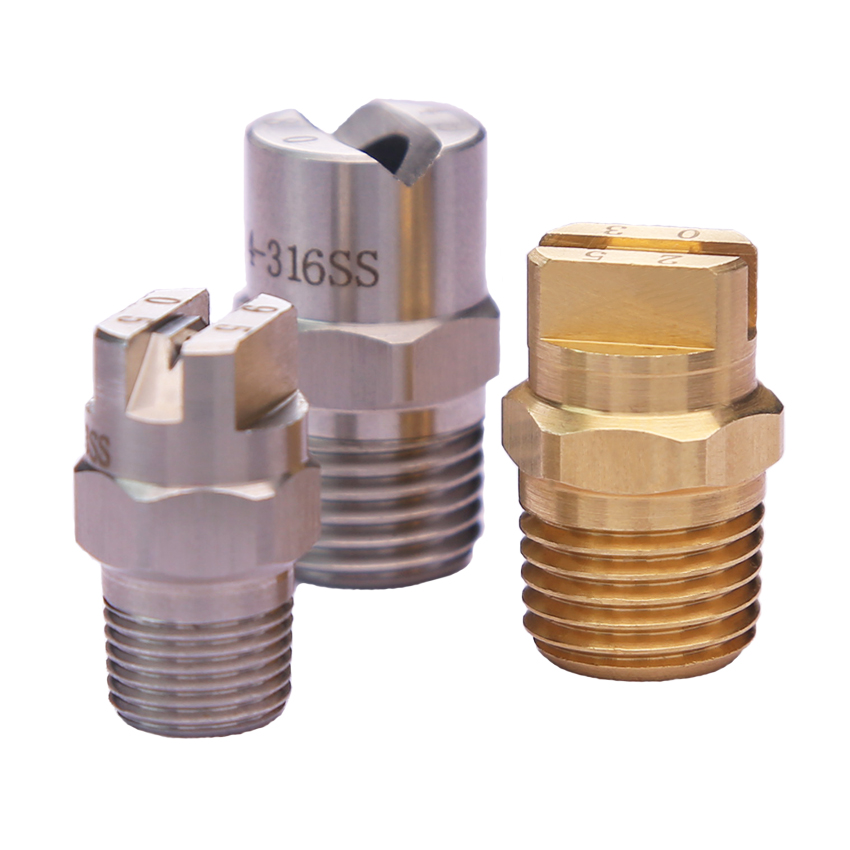

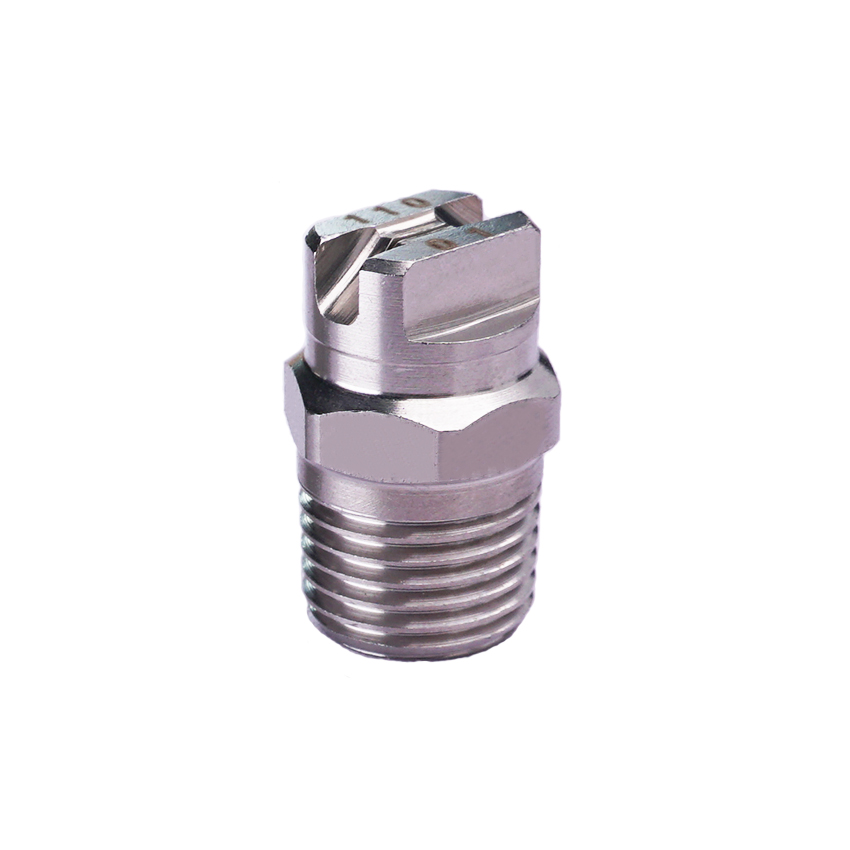

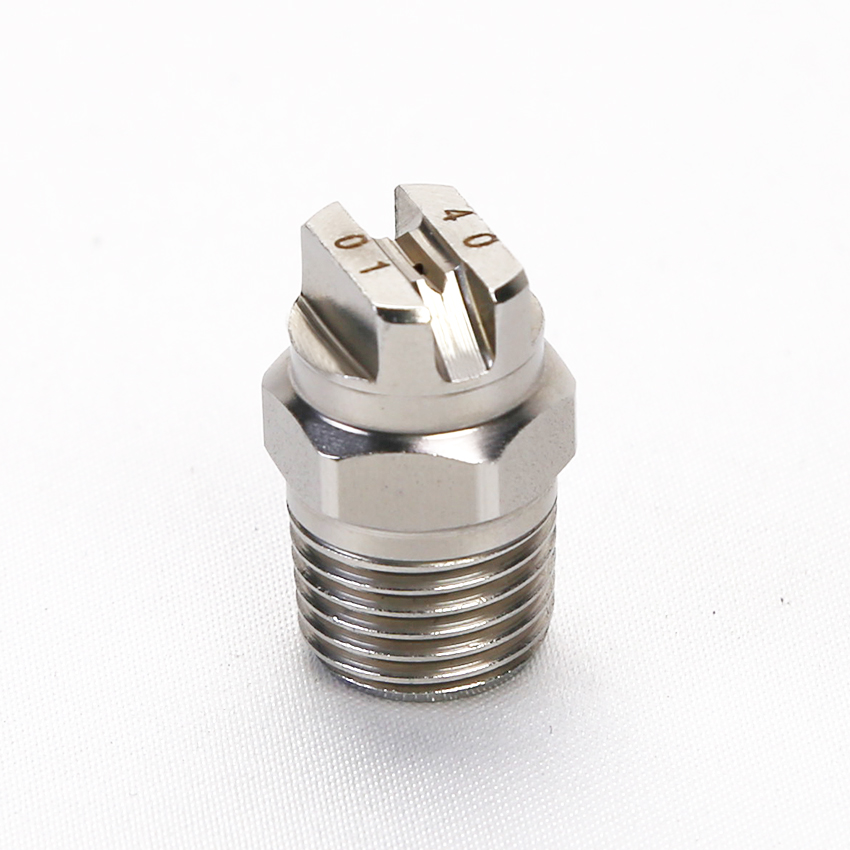

Форма распыления «плоская факельная» действует аналогично линейному распылению, обеспечивая более сильное воздействие, чем формы «полный конус» или «полый конус», но не столь интенсивное, как у форсунок с линейным распылением. Капли, образуемые этим типом форсунок, крупнее, чем у конических форсунок, хотя некоторые плоскофакельные форсунки с воздушным распылением могут генерировать очень мелкие капли. Для покрытия площади плоскофакельная форсунка требует определенного движения, которое часто обеспечивается конвейером, транспортирующим продукцию под серией плоскофакельных распылителей. В качестве альтернативы сама форсунка может находиться в движении, чтобы обеспечить полное покрытие.
Прорези вихревого ядра заставляют жидкость вращаться по кругу с очень высокой скоростью. Энергия, возникающая в результате вращения, приводит к распылению жидкости на очень мелкие капли. По сравнению с форсунками импеллерного типа и ударными форсунками, форсунки с вихревым ядром имеют более широкую сферу применения
Основные конструкции с крышками разработаны таким образом, чтобы их можно было легко снимать и заменять. Полые конусные распылительные форсунки BD Straight Line создают равномерный и мелкий распыл в виде полого круга. Они предлагаются со стандартным и широким углом распыления и могут подключаться с помощью фитингов 3/8« или 1/2». Когда жидкость поступает в форсунку, она попадает в вихревую камеру и начинает вращаться по кругу с высокой скоростью. Это выталкивает жидкость от центра к краям вихревой камеры, что создает форму распыления в виде полого конуса. Такой распылитель образует более мелкие капли, поэтому он отлично подходит для промывки воздуха и удаления пыли.
Насадка для очистки резервуаров 19150 представляет собой компактную, простую в установке небольшую вращающуюся насадку, которая проникает в узкие места диаметром до 25 мм, обеспечивая эффективную очистку. Благодаря уникальной конструкции четыре плоские веерообразные форсунки создают 360-градусную движущую силу, что позволяет обрабатывать резервуары в нестандартных положениях. Поэтому модель 19150 отлично подходит для очистки небольших резервуаров и бочек.
«Распыление, создаваемое регулируемыми форсунками для туманообразования, создает ощущение легкой пленки. Расход воды и угол распыления регулируемых форсунок для туманообразования можно настраивать. При подключении к воздуходувке дальность распыления может достигать от 30 до 100 метров. Площадь покрытия можно регулировать в небольшом диапазоне. Когда форсунка достигает режима распыления, вода становится очень мелкой, и эффект распыления очень хороший».
Наши универсальные пластиковые насадки с полным конусом и резьбовым креплением завоевали репутацию надежного поставщика среди многочисленных клиентов по всему миру. Мы уделяем приоритетное внимание инновациям и регулярно выводим на рынок новые продукты. Наша продукция пользуется популярностью как на внутреннем, так и на международном рынке, получая положительные отзывы от клиентов. Наш основной принцип — ставить качество на первое место, обеспечивать превосходное обслуживание и поддерживать нашу репутацию. Мы стремимся добиваться успеха и делиться им со всеми нашими клиентами. Приглашаем вас связаться с нами для получения более подробной информации и с нетерпением ждем возможности сотрудничества с вами.
Сопло из нержавеющей стали: Игольчатое сопло изготовлено из нержавеющей стали и прошло процесс закалки, что обеспечивает его износостойкость, длительный срок службы и лучшие герметизирующие характеристики. Полностью медный кожух: Повышает эффективность использования краски, обеспечивает равномерное и мелкодисперсное распыление. Использование меди в конструкции делает его износостойким и долговечным. Клапан регулирования расхода: При ослаблении регулировки расход увеличивается. При затягивании регулировки расход постепенно уменьшается.
Соединительные переходники с разъемным кольцом обеспечивают быстрый и экономичный способ монтажа сопел, манометров, шлангов и других фитингов в трубопроводных системах. Соединительные переходники с разъемным кольцом не требуют поворота корпуса в фланце при установке или снятии сопел.
Автоматический краскораспылитель WA-101 с небольшим отверстием предназначен для окраски небольших предметов. Модель WA-200 имеет большое отверстие и подходит для окраски крупных предметов; она широко используется в автоматических окрасочных установках и окрасочных роботах. Данный краскораспылитель также широко применяется, например, для окраски дерева, керамики, металлических изделий, игрушек, пластиковых изделий, мебели, изделий ручной работы и т. д.
Экономия места, быстрая настройка направления струи, поддержание оптимальной циркуляции воздуха в душевой. Обеспечивает скорость воздушного потока 20 м/с, эффективно удаляя пыль с поверхностей и экономя энергию. Изготовлено из нержавеющей стали (SUS 304) или пластика.
Требования к жидкости: в жидкости под высоким давлением будут присутствовать остаточные примеси, поэтому необходимо установить фильтр, чтобы обеспечить степень очистки, сопоставимую с качеством бытовой питьевой воды. Пластина с микрофорсунками из нержавеющей стали изготавливается с помощью передовой технологии ковки и отличается высокой прочностью. Срок её службы в 2,5 раза превышает срок службы форсунок аналогичного типа.
Размер резьбы форсунок FD для туманообразования под высоким давлением может составлять 3/16 дюйма, 10/24 дюйма или 12/24 дюйма. Форсунки FD для туманообразования под высоким давлением можно использовать как в помещениях, так и на открытом воздухе. Они не подвержены засорению, не дают утечек, обладают хорошей износостойкостью и обеспечивают равномерное распыление. Форсунки этой серии не требуют подачи воздуха.
Распылительная насадка QJ Quick Connect отличается инновационной конструкцией, обеспечивающей быструю установку и демонтаж, и широко используется в различных отраслях промышленности. К её основным характеристикам относятся: быстрая и удобная процедура замены, не требующая использования инструментов, позволяющая быстро отсоединить корпус насадки от распылительной головки путём поворота на 90 градусов, что сокращает время простоя при техническом обслуживании; автоматическое точное центрирование с помощью внутреннего стопорного механизма, обеспечивающее точное позиционирование распылительной головки при каждой установке и предотвращающее ошибки калибровки; устойчивость к химической коррозии и износу благодаря использованию таких материалов, как полипропилен, армированный стекловолокном, полипропилен, армированный углеродным волокном, и поливинилиденфторид (PVDF), что делает их пригодными для промывки и очистки с использованием коррозионных растворов; широкий диапазон вариантов расхода, предлагающий множество технических характеристик и форм распыления для удовлетворения разнообразных потребностей применения. Эти форсунки играют ключевую роль в таких отраслях, как производство печатных плат, очистка, фосфатирование металлических деталей, охлаждение, увлажнение, производство химических веществ и удаление пыли.
Стандартная форсунка Fulljet обеспечивает распыление в виде полного конуса. Площадь распыления имеет круглую форму. Угол распыления составляет 43°–106°. Форсунка Fulljet обеспечивает равномерное распыление, капли имеют размер от среднего до крупного. Такое хорошо распределенное распыление достигается благодаря особой конструкции лопаток, широкому и чистому каналу, а также превосходным характеристикам регулирования. Сопла Fulljet изготавливаются с точными габаритами, что обеспечивает их точную и надёжную работу. Серии G и GG имеют съёмные колпачки и лопатки, что позволяет использовать их как с коллекторами, так и с многоветвистыми трубами. Такая конструкция позволяет снимать для обслуживания и очистки только колпачок и лопатку, а не весь корпус сопла. Лопасть стандартного распылителя серии H (размером более 1″) закрепляется позиционирующим винтом, который легко откручивается. Лопасть стандартного распылителя серии HH несъемная.
Охлаждающие форсунки с защитой от капания для молочных ферм, разработанные специально для условий животноводства с целью удовлетворения потребностей в охлаждении и увлажнении на молочных фермах, в коровниках и аналогичных помещениях. Эти форсунки оснащены быстросъемной конструкцией, что облегчает их установку и техническое обслуживание. Их основная функция — «защита от капания» — эффективно предотвращает утечку остаточной воды после отключения источника подачи воды, что позволяет избежать растраты воды и появления скользких полов, а также обеспечивает сухую и гигиеничную среду для разведения скота.
Пластиковые сопла Demist Blue с полным конусом отличаются компактной и эффективной конструкцией, которая обеспечивает максимальный расход жидкости в трубах определённого диаметра. Гладкая внутренняя поверхность сопла также снижает вероятность его засорения. Данное сопло совместимо с большинством трубопроводных систем и легко устанавливается в них.
