Зажимные форсунки относятся к промышленным распылительным форсункам. По сравнению с другими типами форсунок они проще и быстрее в установке: корпус фиксируется на оборудовании металлическим зажимом, а положение и угол распыления можно удобно регулировать на трубе или узле. Благодаря этому такие форсунки подходят для разных отраслей и рабочих задач.

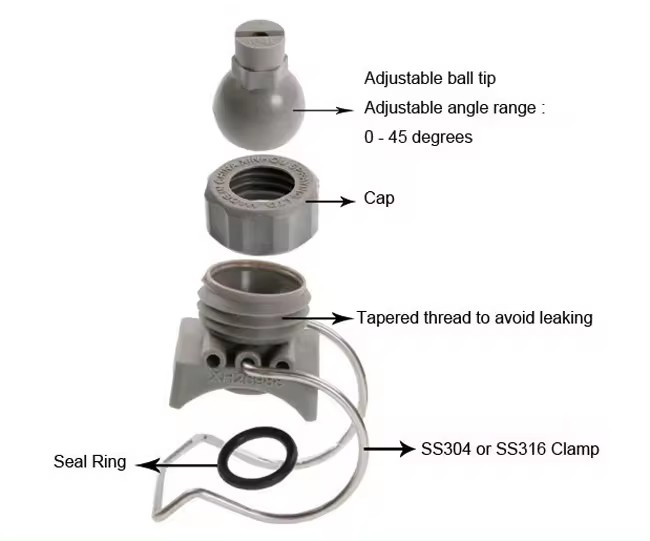

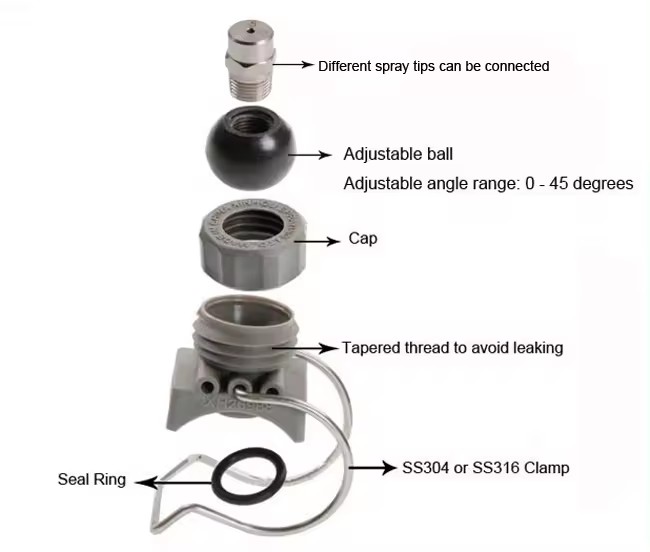

Компоненты зажимной форсунки

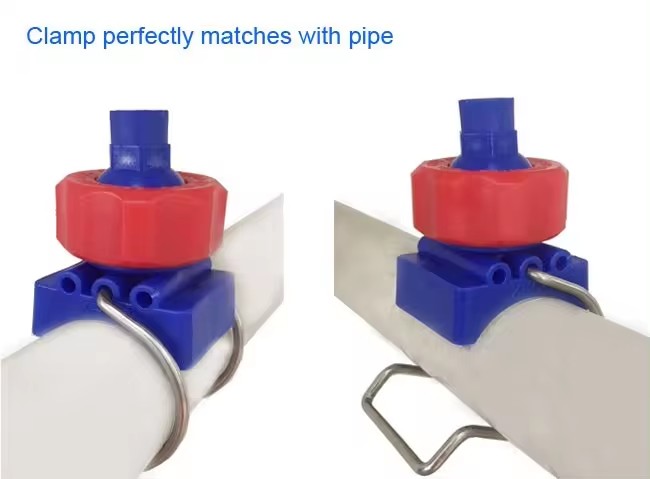

Одинарная зажимная форсунка для водяного распыления

Подходит для крепления на трубах с наружным диаметром от 3/4" до 1 1/2" (от 27 до 51 мм).

Двойная зажимная форсунка для водяного распыления

Подходит для крепления на трубах с наружным диаметром 2" (от 54 до 60 мм).

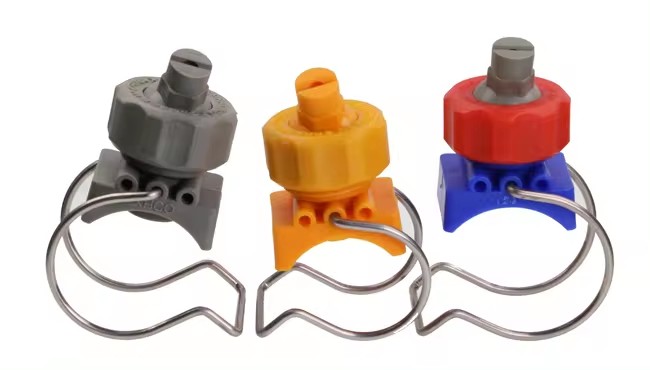

Зажимная форсунка с пластиковым плоскоструйным наконечником

Угол распыления регулируемого шарового наконечника можно настраивать в пределах 45 градусов.

Зажимная форсунка с полнофакельным наконечником из нержавеющей стали

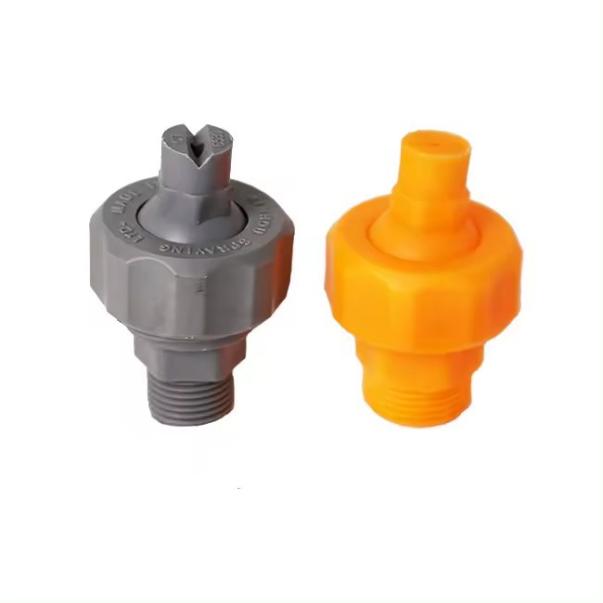

К черному резьбовому шаровому держателю с регулировкой угла до 45 градусов можно подключать пластиковые или нержавеющие распылительные наконечники с резьбой 1/4" или 3/8".

Материалы зажимных распылительных форсунок

Зажимная форсунка с шаровым держателем отличается от многих других форсуночных изделий. Она состоит из нескольких компонентов, поэтому разные детали могут изготавливаться из разных материалов. Ниже приведены наиболее распространенные материалы; при необходимости конструкцию можно адаптировать под конкретные условия эксплуатации.

• PP
• PE
• 304SS
• 316SS
• Нитрильный каучук
• Фторкаучук
• Полипропилен

Разнообразие конструкций

По принципу установки зажимная форсунка относится к одному типу изделий, но ее исполнение может поддерживать разные формы распыления: полный конус, полый конус, плоский веерный факел и другие варианты. В промышленных условиях такие форсунки используют для мойки, удаления пыли, охлаждения и других процессов, поэтому они подходят как многофункциональное решение для разных задач распыления.

Особенности зажимных форсунок

• Быстрое соединение с трубой при помощи шарового распылительного наконечника Clip Eyelet.
• Регулируемый шаровой наконечник позволяет быстро и точно менять направление распыления без изменения соединения с трубой.
• Совместимы с трубами 3/4", 1", 1-1/4", 1-1/2" или 2".
• Подходят для входных отверстий диаметром 8 мм, 14 мм, 16 мм, 18 мм и 20 мм.
• Химически стойкие и коррозионно-стойкие материалы PP или FRPP (армированный волокном полипропилен) выдерживают температуру около 85°C.
• В качестве уплотнительного O-кольца могут использоваться нитрильный или фторкаучук, устойчивые к химическому воздействию и коррозии.
• Одинарные и двойные зажимы из пружинной нержавеющей стали.
• Лучше подходят для рабочих сред с низким давлением.
• Многокомпонентная конструкция облегчает обслуживание, очистку и замену, а также помогает снизить стоимость замены распылительной головки.

Области применения зажимных форсунок

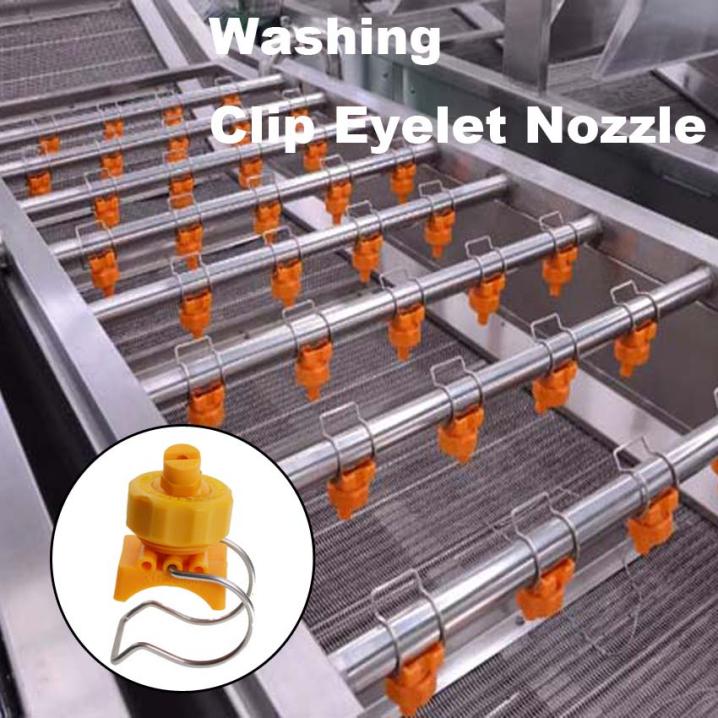

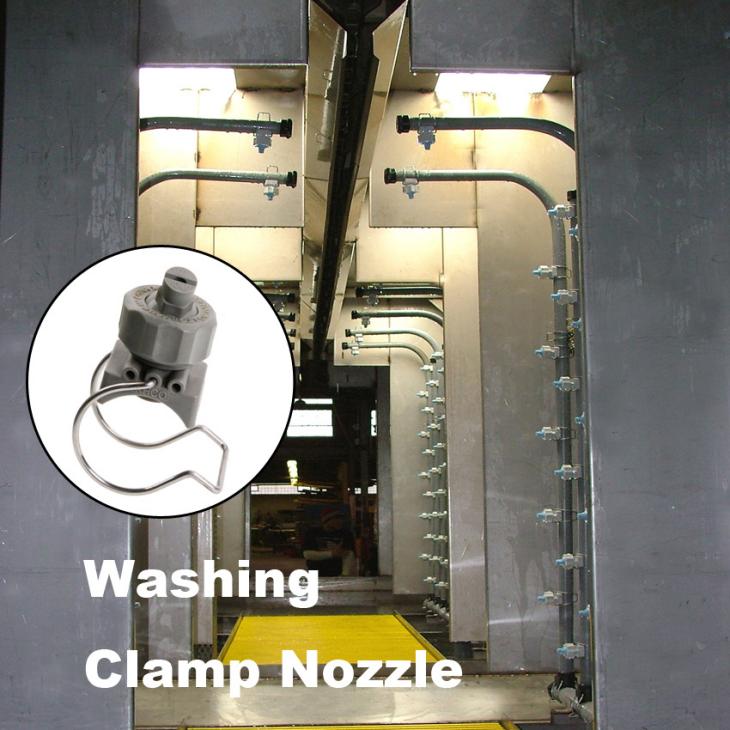

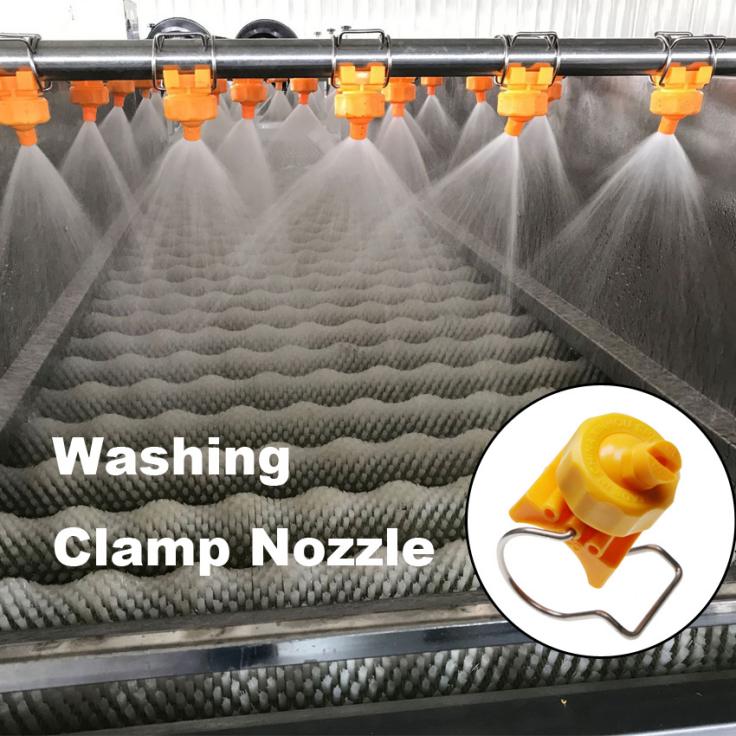

• Очистка и промывка
• Распыление покрытий
• Охлаждение
• Химическое диспергирование
• Пожаротушение
• Удаление пыли из воздуха
• Обработка металлических поверхностей

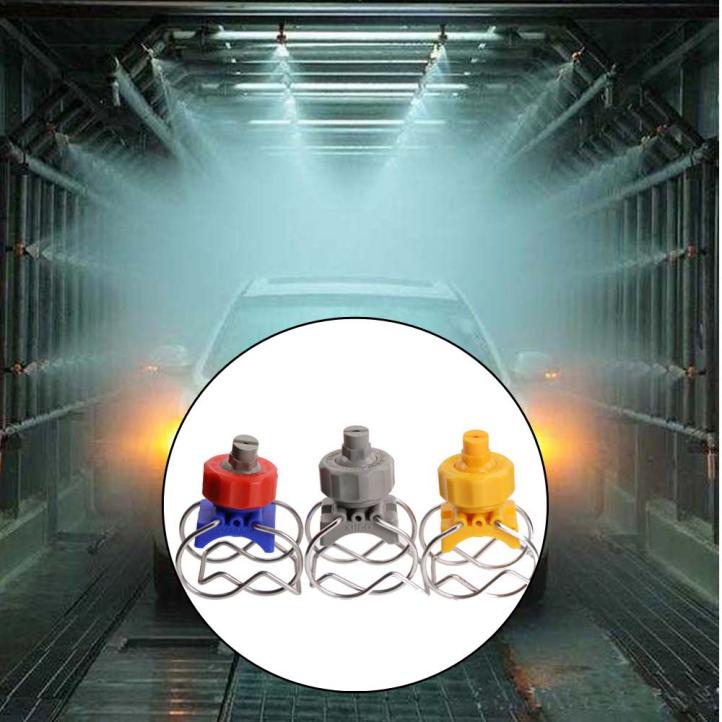

• Дождевые испытания автомобилей

Как выбрать подходящую форсунку Clip Eyelet

При выборе зажимной форсунки важно ориентироваться на фактическое применение. Например, в пищевой промышленности часто требуется функция мойки; для удаления пыли из воздуха важны параметры распыления; в печатной отрасли может быть нужна функция нанесения покрытия. В разных отраслях предъявляются свои требования к форме факела, расходу и рабочему давлению форсунки.

Также следует учитывать материал форсунки, особенно в пожаротушении, химической промышленности и других средах с высокой температурой или коррозионным воздействием. Перед консультацией с производителем стоит заранее определить условия эксплуатации, описать требования к процессу и подобрать зажимную форсунку под конкретную задачу.
